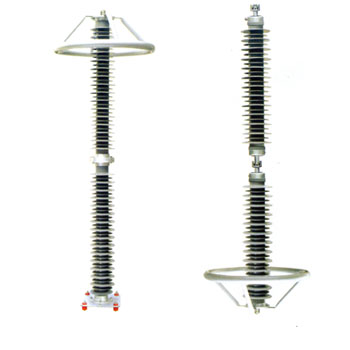

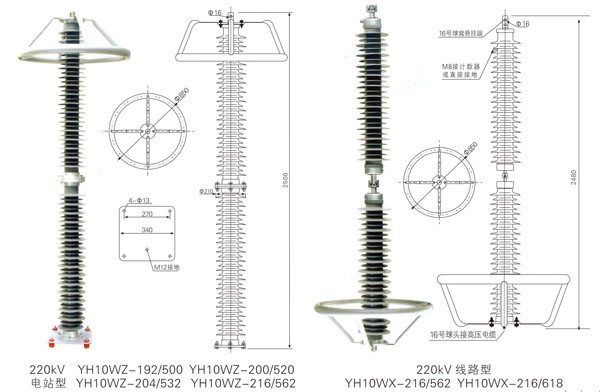

220 kV
Cinkov oksidPrenapetostni odvodnik
Splošno
Porast tipa cinkovega oksidaOdvodnikje najnovejša napredna prenapetostna zaščita za distribucijske vode in elektrarne. Z vgrajenim cinkovim oksidom in drugimi kovinskimi oksidi kot jedrom uporovnega diska se volt-amperske karakteristike in zmogljivost pretoka uporovnega diska drastično izboljšajo v primerjavi s konvencionalnim prenapetostnim odvodnikom tipa SiC.
Pri nazivni obratovalni napetosti je tok skozi prenapetostni odvodnik le približno mikroamperski. Ko je v prenapetostnem odvodniku prenapetost, bo uporovni disk z odličnimi nelinearnimi karakteristikami v trenutku povečal tok skozi prenapetostni odvodnik na več tisoč amperov. Prenapetostni odvodnik je v prevodnem stanju in nato sprosti energijo prenapetosti v zemljo ter s tem zaščiti naprave za distribucijo/prenos električne energije pred vplivi prenapetosti.
Tehnična zmogljivost:
Zmogljivost izdelka je skladna s tehničnimi zahtevami standardov IEC60099-4 in IEEE.C62.11.
Aplikacijsko okolje:
1. Temperatura okolice: -40 ℃ ≤ T ≤ 40 ℃
2. Nadmorska višina: ≤1000 m
3. Največja hitrost vetra: ≤ 35 m/s
4. Intenzivnost potresa: ≤8
5. Frekvenca (AC sistem): 50/60 Hz
6. Napetost omrežne frekvence za dolgotrajno uporabo ≤ Napetost neprekinjenega delovanja. Pred naročilom je treba navesti močno onesnaženje.
Cinkov oksidni odvodnik prenapetosti Ključni tehnični parametri | |||||||
Nazivni tok praznjenja: 5KA | |||||||
Vrsta MOA | Ocenjeno z MOA | MCOV | 1/10 µs strm tokovni impulz | 8/20µs impulz toka strele | 30/60µs impulz preklopnega toka | 2 ms pravokotni tokovni impulz | Vzdržnost impulzov visokega toka 4/10 µs |
kV (rms) | ≮kV | A | kA | ||||
YH5W-3 | 3 | 2,55 | 11.3 | 9 | 8,90 | 150 | 65 |
YH5W-6 | 6 | 5.10 | 22,6 | 18 | 16,8 | 150 | 65 |
YH5W-9 | 9 | 7,65 | 33,7 | 27 | 23,8 | 150 | 65 |
YH5W-10 | 10 | 8.40 | 36,0 | 30 | 26,4 | 150 | 65 |
YH5W-1 才 | 11 | 9.40 | 40,0 | 33 | 30,0 | 150 | 65 |
YH5W-12 | 12 | 10.2 | 42,2 | 36 | 31,7 | 150 | 65 |
YH5W-15 | 15 | 12,7 | 51,0 | 45 | 38,5 | 150 | 65 |
YH5W-18 | 18 | 15.3 | 61,5 | 54 | 46,5 | 150 | 65 |
YH5W-21 | 21 | 17,0 | 71,8 | 63 | 54,5 | 150 | 65 |
YH5W-24 | 24 | 19,5 | 82,0 | 72 | 62,6 | 150 | 65 |
YH5W-27 | 27 | 22,0 | 92,0 | 81 | 69,8 | 150 | 65 |
YH5W-30 | 30 | 24,4 | 102 | 90 | 79,0 | 150 | 65 |
YH5W-33 | 33 | 27,5 | 112 | 99 | 86,7 | 150 | 65 |
YH5W-36 | 36 | 29,0 | 117 | 103 | 92,4 | 150 | 65 |
YH5W-39 | 39 | 31,5 | 123 | 108 | 94,0 | 150 | 65 |
YH5W-42 | 42 | 34,0 | 126 | 111 | 101 | 150 | 65 |
YH5W-45 | 45 | 36,5 | 128 | 119 | 105 | 150 | 65 |
YH5W-48 | 48 | 39,0 | 139 | 127 | 110 | 150 | 65 |
YH5W-51 | 51 | 40,8 | 151 | 134 | 115 | 150 | 65 |
YH5W-54 | 54 | 42,0 | 160 | 143 | 119 | 150 | 65 |
YH5W-60 | 60 | 48,0 | 178 | 159 | 132 | 150 | 65 |
YH5W-66 | 66 | 53,0 | 196 | 175 | 145 | 150 | 65 |
YH5W-69 | 69 | 55,2 | 205 | 183 | 152 | 150 | 65 |
Ključni tehnični parametri polimernega ohišja za odvodnik prenapetosti (strele) | |||||||
Nazivni tok praznjenja: 10KA | |||||||
Vrsta MOA | Ocenjeno z MOA | MCOV | 1/10 µs strm tokovni impulz | 8/20µs impulz toka strele | 30/60µs impulz preklopnega toka | 2 ms pravokotni tokovni impulz | Vzdržnost impulzov visokega toka 4/10 µs |
kV (rms) | ≮kV | A | kA | ||||
YH10W-3 | 3 | 2,55 | 10.3 | 8.40 | 7,70 | 250 | 100 |
YH10W-6 | 6 | 5.10 | 20,5 | 16,7 | 15,4 | 250 | 100 |
YH10W-9 | 9 | 7,65 | 31,0 | 25,0 | 23.1 | 250 | 100 |
YH10W-10 | 10 | 8.40 | 33,0 | 27,4 | 27,0 | 250 | 100 |
YH10W-11 | 11 | 9.40 | 36,4 | 30,4 | 30,0 | 250 | 100 |
YH10W-12 | 12 | 10.2 | 38,5 | 33,3 | 30,8 | 250 | 100 |
YH10W-15 | 15 | 12,7 | 46,5 | 41,4 | 38,5 | 250 | 100 |
YH10W-18 | 18 | 15.3 | 56,0 | 49,8 | 46,2 | 250 | 100 |
YH10W-21 | 21 | 17,0 | 65,5 | 57,0 | 53,9 | 250 | 100 |
YH10W-24 | 24 | 19,5 | 75,0 | 65,0 | 61,6 | 250 | 100 |
YH10W-27 | 27 | 22,0 | 84,0 | 74,0 | 69,3 | 250 | 100 |
YH10W-30 | 30 | 24,4 | 93,0 | 82,0 | 76,5 | 250 | 100 |
YH10W-33 | 33 | 27,5 | 101 | 90,0 | 84,7 | 250 | 100 |
YH10W-36 | 36 | 29,0 | 112 | 98,0 | 92,4 | 250 | 100 |
YH10W-39 | 39 | 31,5 | 117 | 103 | 94,0 | 250 | 100 |
YH10W-42 | 42 | 34,0 | 126 | 111 | 101 | 250 | 100 |
YH10W-45 | 45 | 36,5 | 128 | 119 | 105 | 250 | 100 |
YH10W-48 | 48 | 39,0 | 139 | 127 | 110 | 250 | 100 |
YH10W-51 | 51 | 40,8 | 151 | 134 | 115 | 250 | 100 |
YH10W-54 | 54 | 42,0 | 160 | 143 | 119 | 250 | 100 |
YH10W-60 | 60 | 48,0 | 178 | 159 | 132 | 400 | 100 |
YH10W-66 | 66 | 53,0 | 196 | 175 | 145 | 400 | 100 |
YH10W-69 | 49 | 55,2 | 205 | 183 | 152 | 400 | 100 |
YH10W-72 | 72 | 57,0 | 214 | 191 | 158 | 400 | 100 |
YH10W-75 | 75 | 60,0 | 223 | 199 | 165 | 400 | 100 |
YH10W-84 | 84 | 68,0 | 244 | 218 | 181 | 600 | 100 |
YH10W-90 | 90 | 70,0 | 249 | 234 | 184 | 600 | 100 |
YH10W-96 | 96 | 76,0 | 265 | 247 | 201 | 600 | 100 |
YH10W-108 | 108 | 84,0 | 298 | 273 | 222 | 600 | 100 |
YH10W-120 | 120 | 98,0 | 338 | 319 | 259 | 600 | 100 |
YH10W-132 | 132 | 106 | 367 | 345 | 280 | 600 | 100 |
YH10W-144 | 144 | 115 | 397 | 374 | 304 | 600 | 100 |
YH10W-168 | 168 | 131 | 452 | 426 | 346 | 600 | 100 |
YH10W-172 | 172 | 140 | 483 | 455 | 370 | 600 | 100 |
YH10W-180 | 180 | 144 | 497 | 468 | 380 | 600 | 100 |
