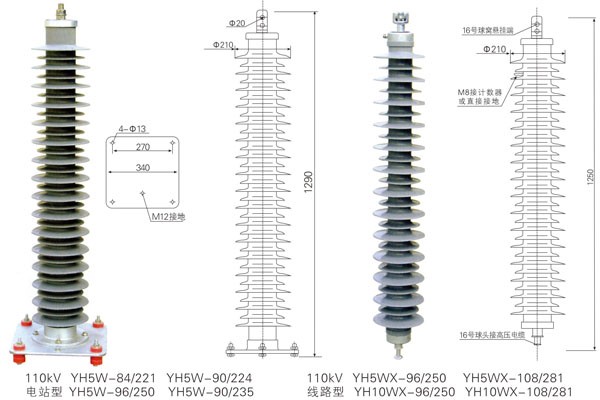

110kV polimerna odvodniška postaja

110kV polymer lightning arrester station type Featured Image

Kratek opis:

Pošljite nam e-pošto

Podrobnosti o izdelku

Pogosta vprašanja

Oznake izdelkov

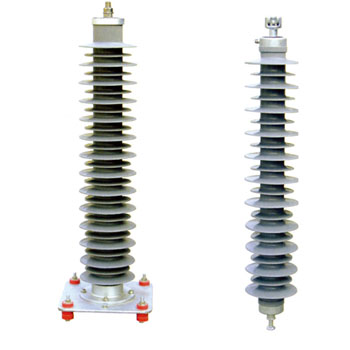

110KV1

110kV

Odvodnik prenapetosti cinkovega oksida

Splošno

Odvodnik prenapetosti z cinkovim oksidom je najnovejši napredni zaščitnik pred prenapetostjo za distribucijski vod in napravo elektrarne. Vključeni s cinkovim oksidom in drugim kovinskim oksidom kot jedrnim uporovnim diskom, so se karakteristike volt ampera in pretočna sposobnost uporovnega diska drastično izboljšale v primerjavi z običajnim odvodnikom prenapetosti tipa SiC.

Pod nominalno obratovalno napetostjo je tok skozi odvodnik prenapetostne stopnje le približno mikroamper. Ko pride do prenapetostnega odvodnika prenapetosti, bo uporovni disk z odličnimi nelinearnimi lastnostmi v trenutku povečal tok skozi odvodnik prenapetosti na nekaj tisoč amperov. Odvodnik prenapetosti je v prevodnem stanju, nato pa bo sprostil prenapetostno energijo na zemljo in s tem zaščitil prenosno napravo I pred vplivom prenapetosti.

Odvodnik prenapetosti cinkovega oksida Ključni tehnični parametri
Nazivni tok praznjenja: 5KA
MOA vrsta	MOA ocenjeno	MCOV	1 / 10µs strm impulz toka	8 / 20µs impulzni tok strele	30 / 60µs impulzni preklopni tok	2ms pravokotni tokovni impulz zdrži	4 / 10µs visokotokovni impulz zdrži
MOA vrsta	kV (efektivna vrednost)		≮kV			A	kA
YH5W-3	3	2,55	11.3	9	8,90	150	65
YH5W-6	6	5.10	22.6	18	16.8	150	65
YH5W-9	9	7,65	33.7	27	23.8	150	65
YH5W-10	10	8.40	36,0	30	26.4	150	65
YH5W-1 才	11	9.40	40,0	33	30,0	150	65
YH5W-12	12	10.2	42.2	36	31.7	150	65
YH5W-15	15	12.7	51,0	45	38.5	150	65
YH5W-18	18	15.3	61.5	54	46.5	150	65
YH5W-21	21	17,0	71.8	63	54.5	150	65
YH5W-24	24	19.5	82,0	72	62,6	150	65
YH5W-27	27	22,0	92,0	81	69,8	150	65
YH5W-30	30	24.4	102	90	79,0	150	65
YH5W-33	33	27.5	112	99	86,7	150	65
YH5W-36	36	29,0	117	103	92.4	150	65
YH5W-39	39	31.5	123	108	94,0	150	65
YH5W-42	42	34,0	126	111	101	150	65
YH5W-45	45	36.5	128	119	105	150	65
YH5W-48	48	39,0	139	127	110	150	65
YH5W-51	51	40.8	151	134	115	150	65
YH5W-54	54	42,0	160	143	119	150	65
YH5W-60	60	48,0	178	159	132	150	65
YH5W-66	66	53,0	196	175	145	150	65
YH5W-69	69	55.2	205	183	152	150	65

Ključni tehnični parametri Polimerni odvodnik prenapetostnega ohišja
Nazivni tok praznjenja: 10KA
MOA vrsta	MOA ocenjeno	MCOV	1 / 10µs strm impulz toka	8 / 20µs impulzni tok strele	30 / 60µs impulzni preklopni tok	2ms pravokotni tokovni impulz zdrži	4 / 10µs visokotokovni impulz zdrži
MOA vrsta	kV (efektivna vrednost)		≮kV			A	kA
YH10W-3	3	2,55	10.3	8.40	7.70	250	100
YH10W-6	6	5.10	20.5	16.7	15.4	250	100
YH10W-9	9	7,65	31,0	25,0	23.1	250	100
YH10W-10	10	8.40	33,0	27.4	27,0	250	100
YH10W-11	11	9.40	36.4	30.4	30,0	250	100
YH10W-12	12	10.2	38.5	33.3	30.8	250	100
YH10W-15	15	12.7	46.5	41.4	38.5	250	100
YH10W-18	18	15.3	56,0	49,8	46.2	250	100
YH10W-21	21	17,0	65,5	57,0	53.9	250	100
YH10W-24	24	19.5	75,0	65,0	61.6	250	100
YH10W-27	27	22,0	84,0	74,0	69.3	250	100
YH10W-30	30	24.4	93,0	82,0	76,5	250	100
YH10W-33	33	27.5	101	90,0	84,7	250	100
YH10W-36	36	29,0	112	98,0	92.4	250	100
YH10W-39	39	31.5	117	103	94,0	250	100
YH10W-42	42	34,0	126	111	101	250	100
YH10W-45	45	36.5	128	119	105	250	100
YH10W-48	48	39,0	139	127	110	250	100
YH10W-51	51	40.8	151	134	115	250	100
YH10W-54	54	42,0	160	143	119	250	100
YH10W-60	60	48,0	178	159	132	400	100
YH10W-66	66	53,0	196	175	145	400	100
YH10W-69	49	55.2	205	183	152	400	100
YH10W-72	72	57,0	214	191	158	400	100
YH10W-75	75	60,0	223	199	165	400	100
YH10W-84	84	68,0	244	218	181	600	100
YH10W-90	90	70,0	249	234	184	600	100
YH10W-96	96	76,0	265	247	201	600	100
YH10W-108	108	84,0	298	273	222	600	100
YH10W-120	120	98,0	338	319	259	600	100
YH10W-132	132	106	367	345	280	600	100
YH10W-144	144	115	397	374	304	600	100
YH10W-168	168	131	452	426	346	600	100
YH10W-172	172	140	483	455	370	600	100
YH10W-180	180	144	497	468	380	600	100
