Kitajska tovarna in proizvajalci polimernih odvodnikov strele 110 kV

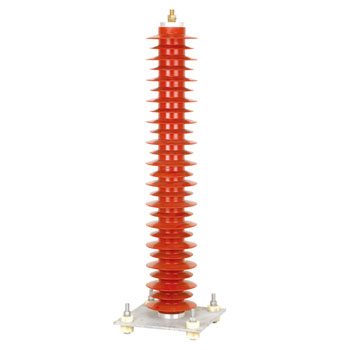

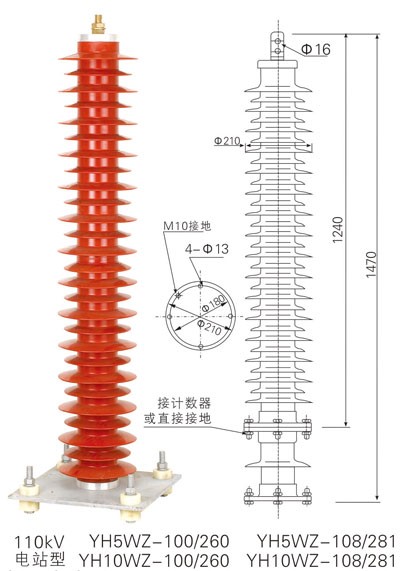

110 kV polimerni odvodnik strele

Normalni obratovalni pogoji za odvodnik strele:
1. Temperatura okoliškega zraka ni višja od +40 ℃, ne nižja od 0,40 °C
2. Nadmorska višina ne presega 1000 m (območje planote je treba navesti pri naročilu). 3. Frekvenca sistema izmeničnega toka je 50 Hz ali 60 Hz.
4. Napetost omrežne frekvence, ki je dalj časa prisotna na odvodniku, ne presega neprekinjene delovne napetosti odvodnika.
5. Največja hitrost vetra ne presega 35 m/s.
6. Intenzivnost potresa ne presega 7 stopinj.

Povpraševanje

Podrobnosti o izdelku
Oznake izdelkov

110 kV

Cinkov oksidPrenapetostni odvodnik

Splošno

Porast tipa cinkovega oksidaOdvodnikje najnovejša napredna prenapetostna zaščita za distribucijske vode in elektrarne. Z vgrajenim cinkovim oksidom in drugimi kovinskimi oksidi kot jedrom uporovnega diska se volt-amperske karakteristike in zmogljivost pretoka uporovnega diska drastično izboljšajo v primerjavi s konvencionalnim prenapetostnim odvodnikom tipa SiC.

Pri nazivni obratovalni napetosti je tok skozi prenapetostni odvodnik le približno mikroamperski. Ko je v prenapetostnem odvodniku prenapetost, bo uporovni disk z odličnimi nelinearnimi karakteristikami v trenutku povečal tok skozi prenapetostni odvodnik na več tisoč amperov. Prenapetostni odvodnik je v prevodnem stanju in nato sprosti energijo prenapetosti v zemljo ter s tem zaščiti naprave za distribucijo/prenos električne energije pred vplivi prenapetosti.

Tehnična zmogljivost:

Zmogljivost izdelka je skladna s tehničnimi zahtevami standardov IEC60099-4 in IEEE.C62.11.

Aplikacijsko okolje:

1. Temperatura okolice: -40 ℃ ≤ T ≤ 40 ℃
2. Nadmorska višina: ≤1000 m
3. Največja hitrost vetra: ≤ 35 m/s
4. Intenzivnost potresa: ≤8
5. Frekvenca (AC sistem): 50/60 Hz
6. Napetost omrežne frekvence za dolgotrajno uporabo ≤ Napetost neprekinjenega delovanja. Pred naročilom je treba navesti močno onesnaženje.

Cinkov oksidni odvodnik prenapetosti Ključni tehnični parametri
Nazivni tok praznjenja: 5KA
Vrsta MOA	Ocenjeno z MOA	MCOV	1/10 µs strm tokovni impulz	8/20µs impulz toka strele	30/60µs impulz preklopnega toka	2 ms pravokotni tokovni impulz	Vzdržnost impulzov visokega toka 4/10 µs
Vrsta MOA	kV (rms)		≮kV			A	kA
YH5W-3	3	2,55	11.3	9	8,90	150	65
YH5W-6	6	5.10	22,6	18	16,8	150	65
YH5W-9	9	7,65	33,7	27	23,8	150	65
YH5W-10	10	8.40	36,0	30	26,4	150	65
YH5W-1 才	11	9.40	40,0	33	30,0	150	65
YH5W-12	12	10.2	42,2	36	31,7	150	65
YH5W-15	15	12,7	51,0	45	38,5	150	65
YH5W-18	18	15.3	61,5	54	46,5	150	65
YH5W-21	21	17,0	71,8	63	54,5	150	65
YH5W-24	24	19,5	82,0	72	62,6	150	65
YH5W-27	27	22,0	92,0	81	69,8	150	65
YH5W-30	30	24,4	102	90	79,0	150	65
YH5W-33	33	27,5	112	99	86,7	150	65
YH5W-36	36	29,0	117	103	92,4	150	65
YH5W-39	39	31,5	123	108	94,0	150	65
YH5W-42	42	34,0	126	111	101	150	65
YH5W-45	45	36,5	128	119	105	150	65
YH5W-48	48	39,0	139	127	110	150	65
YH5W-51	51	40,8	151	134	115	150	65
YH5W-54	54	42,0	160	143	119	150	65
YH5W-60	60	48,0	178	159	132	150	65
YH5W-66	66	53,0	196	175	145	150	65
YH5W-69	69	55,2	205	183	152	150	65

Ključni tehnični parametri polimernega ohišja za odvodnik prenapetosti (strele)
Nazivni tok praznjenja: 10KA
Vrsta MOA	Ocenjeno z MOA	MCOV	1/10 µs strm tokovni impulz	8/20µs impulz toka strele	30/60µs impulz preklopnega toka	2 ms pravokotni tokovni impulz	Vzdržnost impulzov visokega toka 4/10 µs
Vrsta MOA	kV (rms)		≮kV			A	kA
YH10W-3	3	2,55	10.3	8.40	7,70	250	100
YH10W-6	6	5.10	20,5	16,7	15,4	250	100
YH10W-9	9	7,65	31,0	25,0	23.1	250	100
YH10W-10	10	8.40	33,0	27,4	27,0	250	100
YH10W-11	11	9.40	36,4	30,4	30,0	250	100
YH10W-12	12	10.2	38,5	33,3	30,8	250	100
YH10W-15	15	12,7	46,5	41,4	38,5	250	100
YH10W-18	18	15.3	56,0	49,8	46,2	250	100
YH10W-21	21	17,0	65,5	57,0	53,9	250	100
YH10W-24	24	19,5	75,0	65,0	61,6	250	100
YH10W-27	27	22,0	84,0	74,0	69,3	250	100
YH10W-30	30	24,4	93,0	82,0	76,5	250	100
YH10W-33	33	27,5	101	90,0	84,7	250	100
YH10W-36	36	29,0	112	98,0	92,4	250	100
YH10W-39	39	31,5	117	103	94,0	250	100
YH10W-42	42	34,0	126	111	101	250	100
YH10W-45	45	36,5	128	119	105	250	100
YH10W-48	48	39,0	139	127	110	250	100
YH10W-51	51	40,8	151	134	115	250	100
YH10W-54	54	42,0	160	143	119	250	100
YH10W-60	60	48,0	178	159	132	400	100
YH10W-66	66	53,0	196	175	145	400	100
YH10W-69	49	55,2	205	183	152	400	100
YH10W-72	72	57,0	214	191	158	400	100
YH10W-75	75	60,0	223	199	165	400	100
YH10W-84	84	68,0	244	218	181	600	100
YH10W-90	90	70,0	249	234	184	600	100
YH10W-96	96	76,0	265	247	201	600	100
YH10W-108	108	84,0	298	273	222	600	100
YH10W-120	120	98,0	338	319	259	600	100
YH10W-132	132	106	367	345	280	600	100
YH10W-144	144	115	397	374	304	600	100
YH10W-168	168	131	452	426	346	600	100
YH10W-172	172	140	483	455	370	600	100
YH10W-180	180	144	497	468	380	600	100
